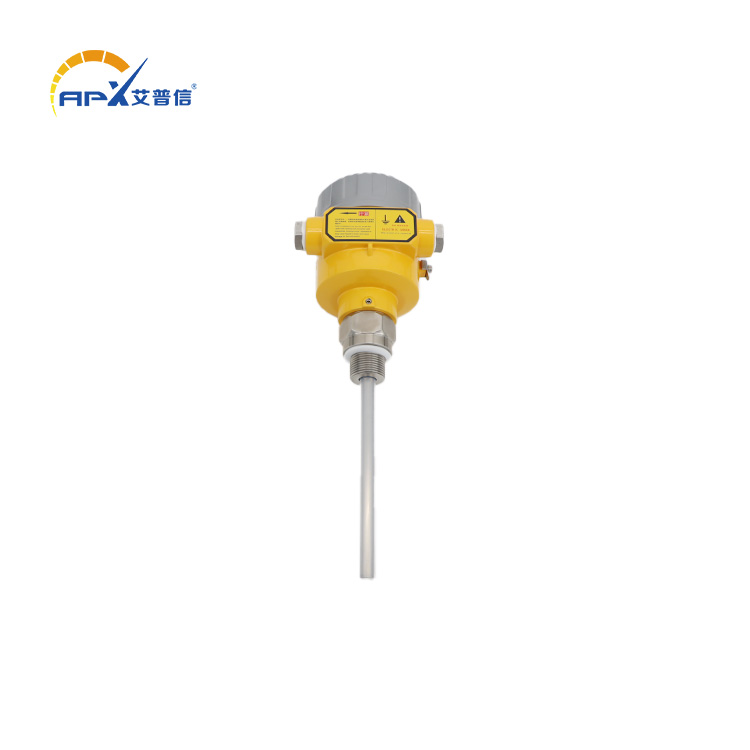

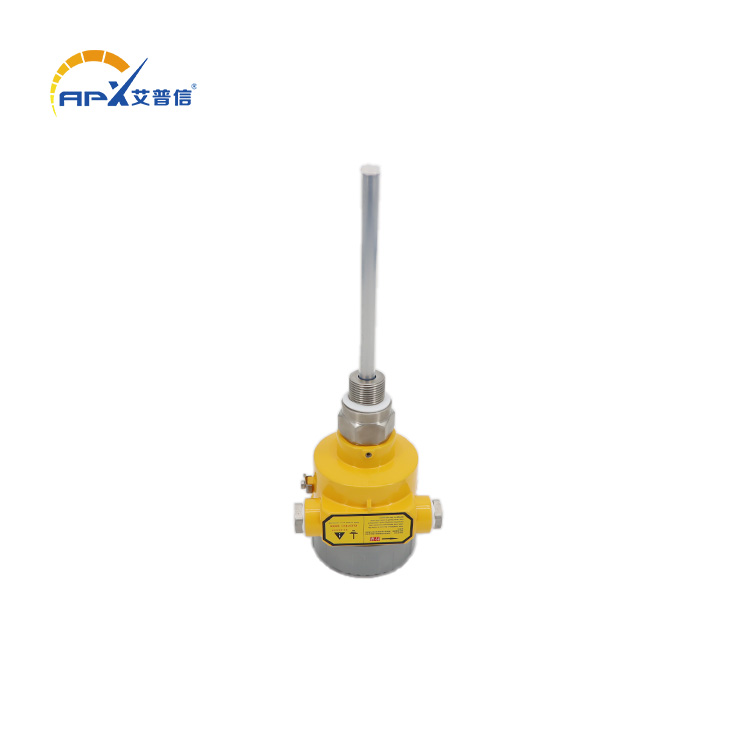

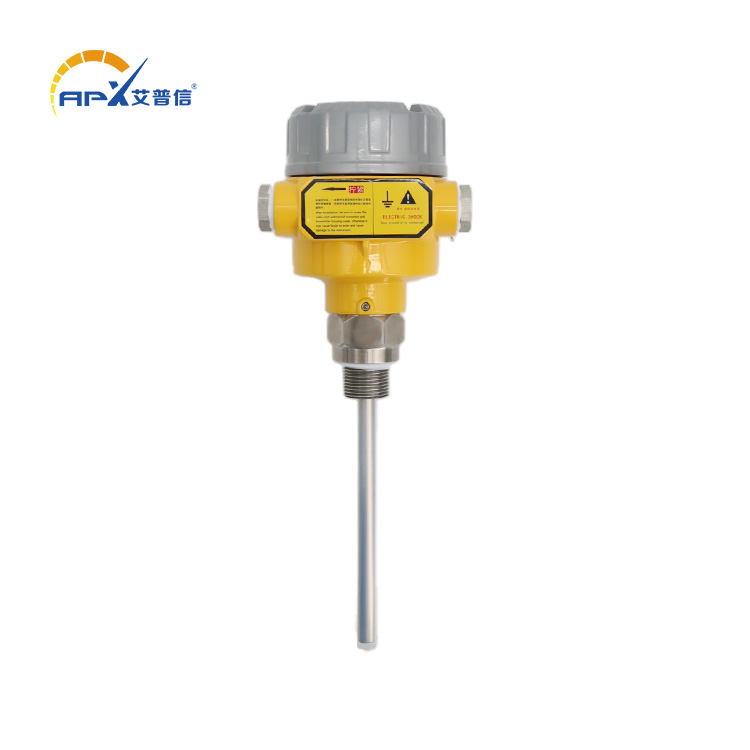

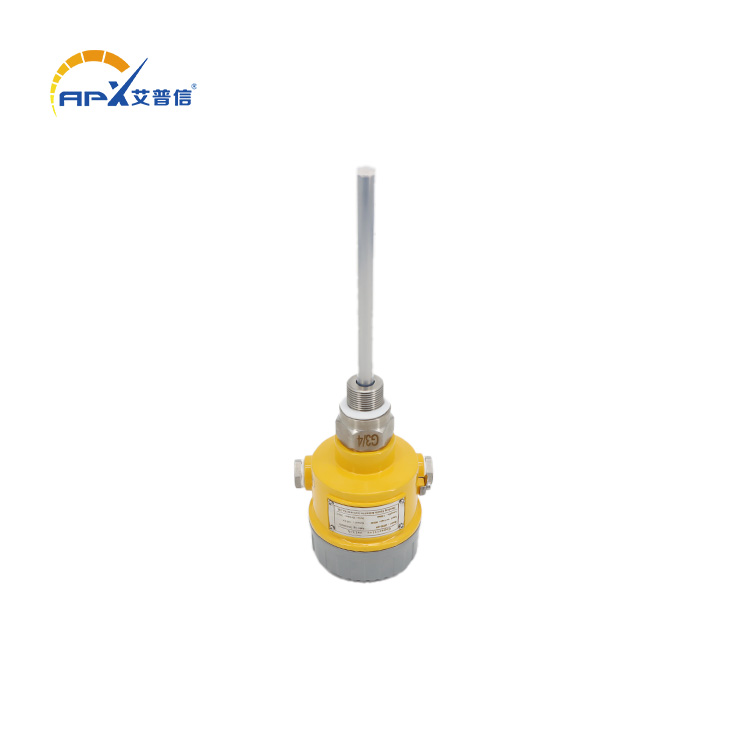

APX601電容開關
- 產品簡介
靜電容式物位開關是通過檢測介質的介電常數決定是否有介質或空氣存在。以靜電容式料位開關及其所處的介質（液位或者空氣）之間形成電容為基準。
電話：13863706553
地址：山東省濟寧市任城區中南高科運河新城慧谷1期
APX601電容開關江蘇專業生產廠商
電容開關是一種高度智能化的物位測量產品，原理是采用先進的射頻電容技術，通過極板電容的變化來測定物位并具有報警開關的開關器件。有單點、雙點可供選擇。
采用射頻電容測量及微控制器技術,可以檢測固體顆粒、粉料和液體（包括導電介質和非導電介質）尤其是可測量強腐蝕性介質
1、檢查
仔細地將射頻電容從包裝中取出，并且檢查是否同時有運輸損壞，確認設備和220VAC/DC24V電源是否一致。
2、電子線路面板各鍵說明
當進行調試時，請注意這些總的規則：
?將2個靈敏調節電位器順時針旋轉增加靈敏度，逆時針旋轉減少靈敏度。
?當兩個靈敏度控制調好后，紅色燈亮，表示探頭上“無”物料存在，綠色燈亮，表示“有”物料存在。
?安裝方法有水平或垂直兩種。為保證設備穩定工作應有5分鐘熱運動。
3、靈敏度的校正
A).對于一個沒有水的空容器，調節細（F）靈敏度控制到中間位置，然后慢慢調節粗(C)靈敏度直到狀態指示燈剛剛變紅。重調細（F）靈敏度控制線找到一個剛剛變紅點，記下“空”的位置。然后，將探頭插入物料重調細（F）靈敏度控制（不接觸粗調靈敏度）剛好變?yōu)榫G點，并記下它的位置。注意兩個記號的不同，并且重調細（F）靈敏度控制到兩個記號的中間位置。這就是一個完整的調試過程。對于非水基工藝液體（不導電液體）最好的安裝方法是垂直安裝，當液體到達一半時報警。
B).對于水基液體（導電液體）反時針調節靈敏度，因?yàn)樗后w容易測量，只需碰到傳感探頭即可，這個過程提供最大的抗粘附能力。這是個完整的調節過程。
4、時間延時
電容包括 0-60秒可調時間延時，有延時開/延時關模式。這種模式典型的用處是消除控制繼電器的“抖動”，或者控制循環循序。開始時延時控制設為零（反時針到底位置）。當用延時來消除繼電器抖動時，僅要求旋轉最小的角度。延時將導致在工藝物位控制點的上面或下面擺動，但平均物位仍等于控制點。超過量和不到量與延時比例有關。
5、故障報警/（失電保護）模式選擇
故障報警工作反映大多數主要的故障情況，包括電源的故障，這將引起控制繼電器釋放電壓。因此，繼電器釋放電壓的狀態被稱為“報警”狀態。這就意味著如果電源消失，也會發生報警。系列設備具有高位或低位故障報警。這個動作由靠近控制面板中央位置（延時調節左邊）的一個小的跳接器完成。參見圖三?！癏”位置顯示高位報警，“L”位置顯示低位報警。
6、電子線路連接
松開圖三上2×M8安裝電子線路螺絲2個，取下電子線路板，將導線拉入儀表 3/4NPT儀表電氣接口內，當導線穿過接線口后，放回電子線路“平”的一邊對著接線口。導線接入連接器，重新安裝 2M8螺絲2個即可。
A).線路電源類型（115VA.C或230VA.C）
交流電源線路的連接：火線（L），中線（N）和地線（G）。如果導線沒有標準的黑、白、綠三種顏色，一定要仔細不要混淆導線。注：必須接地。
B).直流電源類（24VD.C）24VD.C電源線路導線連接：原（L）端為-24V(+),原（N）端為公共端（-）和原（G）端仍為地線（G）。注意：必須良好接地
C).控制繼電器的連接
繼電器輸出觸點是 ?C型，2組單刀雙擲，10A,115VA.C,阻抗。輕型低電感負載可用于螺線管式閥門或報警。重型電感負載必須通過中間繼電器來帶動。詳細數據見技術說明部分繼電器的觸點。
A.出現故障情況報警打開 ?B.出現故障情況控制裝置打開 ? C.出現故障情況控制裝置關閉
7、應用 ? ?電容開關廣泛適用于石油、化工、電力、冶金、機械、食品、制藥、飼料 等行業的液體、粉料及固體的料位測量與控制。
