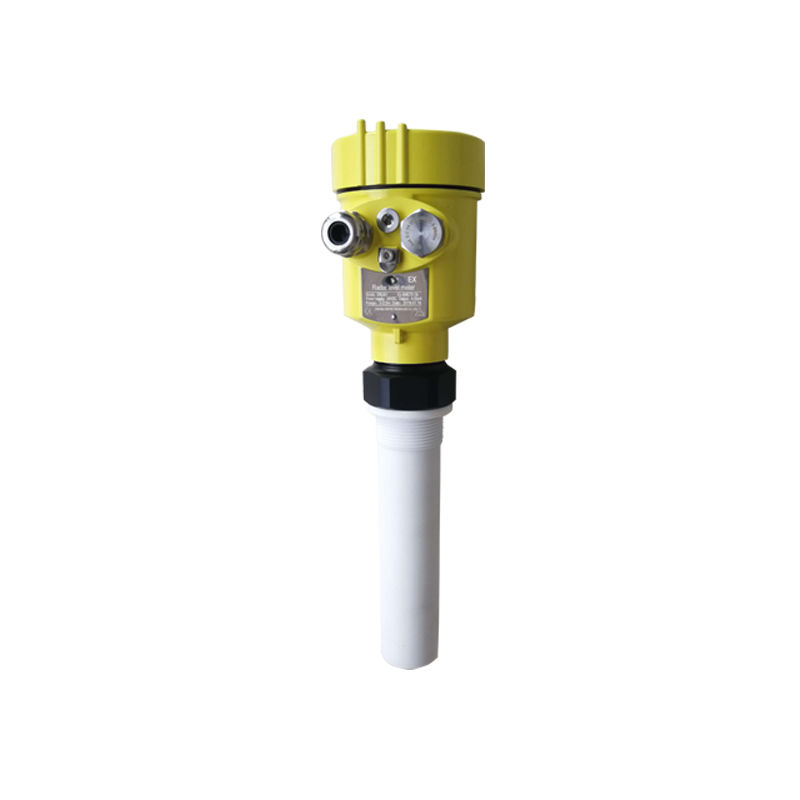

高頻雷達物位計

  • 高頻雷達物位計

高頻雷達物位計
  • 產品簡介
發布時間:2021-01-07 08:48:22
山東艾普信自動化儀表有限公司
電話:13863706553
地址:山東省濟寧市任城區中南高科運河新城慧谷1期
詳情介紹

一、產品介紹

1.雷達物位計概述

本產品是我公司生產的26Ghz高頻微波脈沖式雷達物位計。輸出4~20mA模擬信號并疊加HART通訊的二線制儀表,測量最大距離可達70米。雷達天線根據各種工況被進一步優化處理,采用新型快速的微處理器可以更高效的信號分析處理并快速反應,使得儀表能夠在腐蝕性介質、反應釜、粉塵大的料倉、非導電介質、高溫等復雜的測量環境有效工作。

2.雷達物位計原理

雷達物位計主要由外殼、主板、顯示、傳感器、天線組成,是基于時間行程為原理的一款物位儀表。雷達天線發射較窄的微波脈沖,經天線以近光速向下傳輸,部分微波接觸到被測介質表面后被反射回來再次被天線系統接收。由于微波發射與接收的時間間隔與天線和物位表面的距離成正比,故經電子線路分析處理從而得到物位信號。

3.雷達物位計特點

?處理器運行速度快,可快速分析采集數據,對物料變化低延時

?測量范圍可達70米,可適配各種測量環境

?天線尺寸小,便于安裝和加裝天線防護裝置

?非接觸測量,不易磨損和腐蝕,幾乎不受大氣中水蒸氣、溫度和壓力變化影響

?穿透性強,嚴重粉塵環境和泡沫對物位計工作影響不大

?波長更短,對在傾斜的固體表面有更好的反射

?波束角最小5°,能量集中,增強了回波能力的同時又有利于避開干擾物

?測量盲區更小,對于小罐測量也會取得良好的效果

?高信噪比,即使在波動的情況下也能獲得更優的性能

?高頻率,是測量固體和低介電常數介質的最佳選擇

?二線制儀表,功率低,接線方便

二、技術說明

1.技術參數

外殼:

外殼材質:鋁合金(不銹鋼選配)

外殼和外殼蓋之間的密封:硅橡膠

外殼視窗:聚碳酸酯

接地端子:不銹鋼

供電:

供電電壓:  (16~26) VDC    功耗:max 22. 5mA / 1W   允許紋波:<100Hz Uss (100~100K) Hz     Uss

接線:

電氣接口:2*M20xl.5電纜入口,一個格蘭頭、一個盲堵  接線端子:導線橫截面1.0mm2

輸出:

輸出信號:(4~20) mA二線制

通訊協議: HART通訊協議

分辨率  1.6uA

故障信號 電流輸出不變;20.5mA;22mA;3.9mA

積分時間  阻尼0-3S,累積1-9次

其他:

最大測量距離: 70米

微波頻率: 26GHz

測量間隔:小于1秒(取決于參數設置)

顯示分辨率: 1mm

工作存儲及運輸溫度: (-40~100) ℃

過程溫度(天線部分的溫度): (-40~250)℃

壓力:  Max. 4MPa

耐震:機械震動l0m/s2 , (10~150)Hz

安裝: 螺紋G1-1/2、法蘭、支架
